產品名稱：固定式視覺車底掃描系統（面陣）

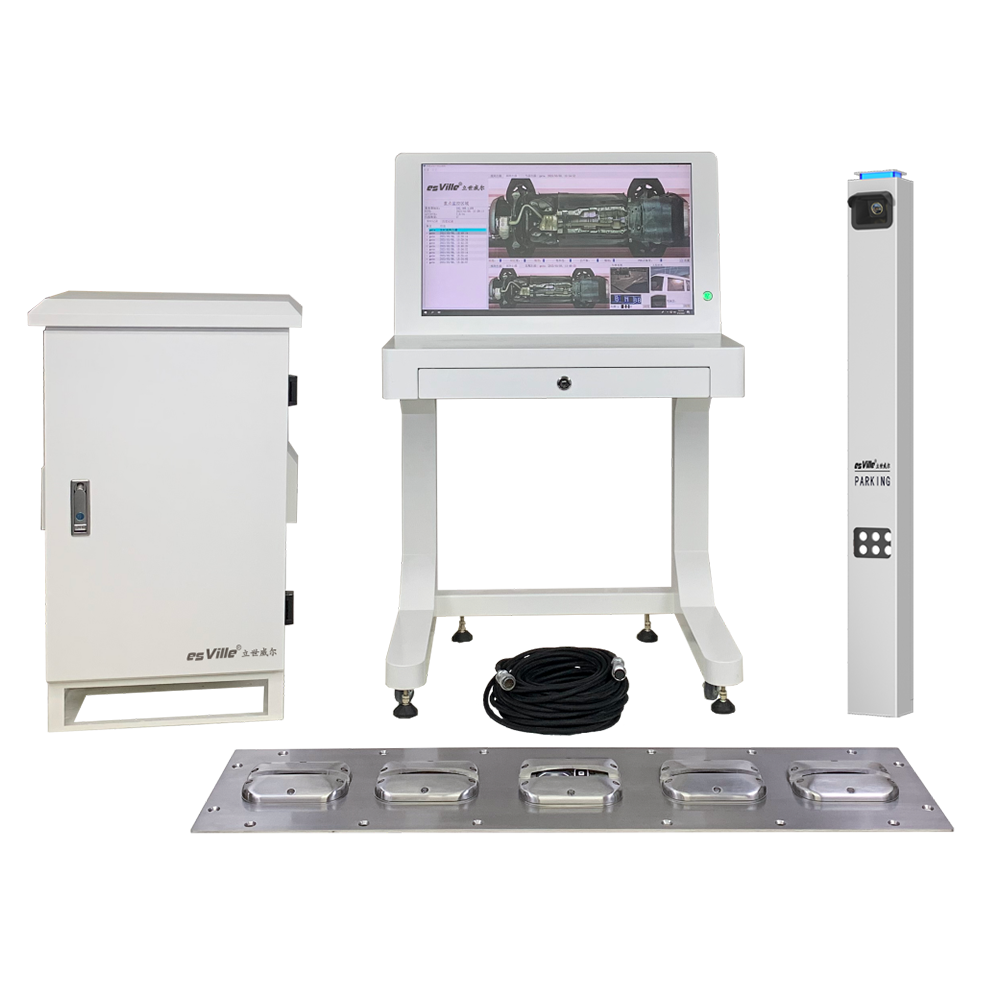

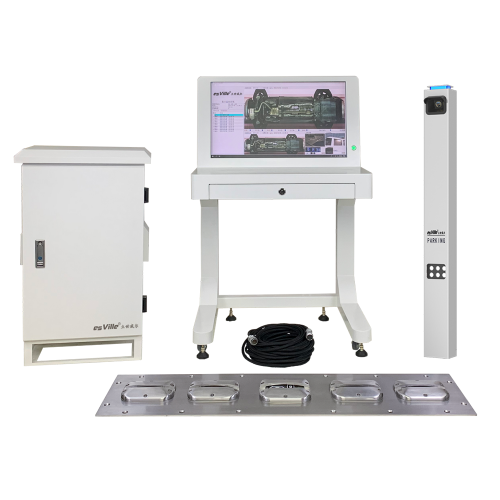

產品圖片：
產品概述：
uES-UG200AC適用于部隊、港口、海關、監獄等車輛出入口場景，通過視覺分析檢測車底攜帶物、車底藏匿、非法改裝車底、車底漏油等情況。
uES-UG200AC由面陣車底掃描儀、車輛身份識別相機、顯示器、工作站、操作臺、配電箱、車底視覺掃描成像系統等組成，方便用戶快速部署、快速撤離。
uES-UG200AC車底掃描儀采用面陣掃描技術，可以自動偵測到車輛有效移動量，從而不受車速影響，成像高度一致，即使車輛停在掃描儀上一段時間也不會影響到成像結果。
uES-UG200AC面陣車底掃描儀外殼采用超薄設計，地下淺埋5CM，地上高度3CM，方便安裝。
uES-UG200AC面陣車底掃描儀材質采用304不銹鋼，承重可達40噸，美觀耐用的同時不影響低底盤車輛通行。
uES-UG200AC面陣車底掃描儀模塊化設計，更換維修掃描儀機芯只需約8分鐘。
uES-UG200AC面陣車底掃描儀支持支持高清4096P圖像，并支持亮度、飽和度、對比度、白平衡、銳化等可調。
uES-UG200AC面陣車底掃描儀支持掃描不同底盤車輛，支持超長車輛車底掃描。
uES-UG200AC面陣車底掃描儀可邊掃描邊顯示掃描圖片，無需等待車輛完全駛過。
uES-UG200AC固定式視覺車底掃描系統支持0-100km/h車速通過出圖，最佳出圖效果20km/h。
uES-UG200AC固定式視覺車底掃描系統支持雙向掃描出圖，節省檢查時間，提升工作效率。
uES-UG200AC固定式視覺車底掃描系統采用一臺車輛身份識別相機，實現雙向車牌識別， 車輛駛?cè)霑r(shí)抓拍車頭車牌，車輛駛出時抓拍車尾車牌。
uES-UG200AC固定式視覺車底掃描系統的車輛身份識別相機與地面車底掃描儀配合，支持車牌號碼、車身圖像記錄、車輛底盤照片和車牌號疊加綁定。
uES-UG200AC的車輛身份識別相機支持中國臺灣、中國香港、中國澳門及馬來西亞、新加坡、印度尼西亞、越南、巴西、德國、法國、波蘭、烏克蘭、肯尼亞等海外車牌信息（其他未列明國家車牌可咨詢銷售識別測試）。
詳細技術參數：
ES-UG200AC的面陣車底掃描儀 | |
面陣掃描限速最佳出圖車速 | 正向: 0 – 100 km/h, 反向: 0 – 100 km/h |
車輛底盤高度 | 50 – 2000 mm |
車輛底盤寬度 | < 4500 mm |
車輛底盤長度 | 無限制 |
視角 | > 180o |
圖片分辨率 | > 10000 x 4096 |
抓拍率 | > 99.9% |
出圖時間 | 實時出圖 |
自動曝光 | 支持 |
外殼材質 | 304 不銹鋼 |
承壓重量 | 40噸（車重） |
突出地面高度 | 3 CM |
產品尺寸 | 1200mm x 300mm x 75mm |
產品重量 | 27.5 KG |
工作溫度 | -40℃ - 70℃ |
防水等級 | IP68 |
ES-UG200AC操作臺 | |
工控機 | CPU: i5, 內存: 8G, 硬盤: 128G SSD + 1T HDD |
顯示器 | 27寸, IPS屏幕 |
網絡接口 | 1路10/100/1000M RJ45 |
USB接口 | USB 2.0 * 2 |
供電電壓 | AC 100V ～ 240V |
工作溫度 | -10℃ - 50℃ |
產品尺寸 | 1150mm x 720mm x 500mm |
產品重量 | 39 KG |
ES-UG200AC配電箱 | |
車檢器 | 支持兩路線圈 |
車檢器靈敏度 | 4級 |
POE接口 | 6路10/100/1000M RJ45 |
POE接口規格 | 支持IEEE802.3af/at標準 |
網絡接口 | 1路10/100/1000M RJ45 |
車底掃描儀 | 支持1路 |
外觸發接口 | 支持2路開關量 |
供電電壓 | AC 100V ～ 240V |
工作溫度 | -10℃ - 50℃ |
產品尺寸 | 500mm x 300mm x 850mm |
產品重量 | 21 KG |
ES-UG200AC車輛身份識別相機 | |
傳感器類型 | 1/2.8” Progressive Scan 星光級500萬像素CMOS |
圖像分辨率 | 2880(H) x 1620(V) |
視頻編碼格式 | H264, H265 |
圖片編碼格式 | JPEG |
降噪 | 3D降噪 |
寬動態 | 96db |
光圈控制 | 固定光圈 |
車輛檢測 | 車輛捕獲率> 99.5% |
功耗 | < 30W |
工作溫度 | -10℃ - 50℃ |
防水等級 | IP54 |
尺寸圖：
（ES-UG200AC的車底掃描儀尺寸）
（ES-UG200AC操作臺尺寸） （ES-UG200AC配電箱尺寸）

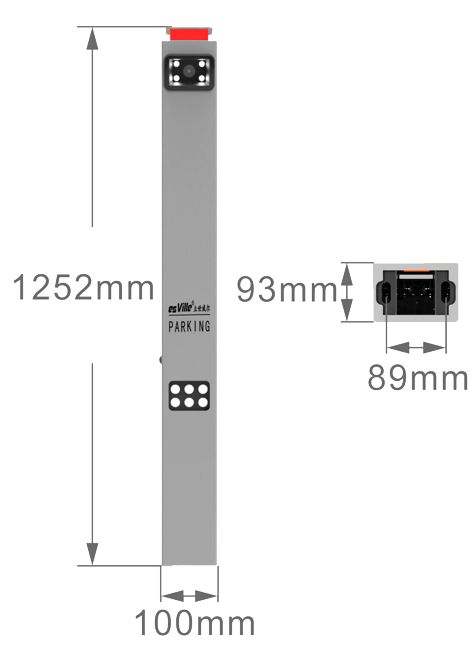

（ES-UG200AC車輛身份呢一體機尺寸）
裝箱單：
序號 | 名稱 | 數量 | 單位 | 簡單說明 |
1 | 車輛身份識別一體機 | 1 | 套 | |
2 | 車底掃描儀 | 1 | 套 | |
3 | 操作臺 | 1 | 套 | 不包含座椅 |
4 | 配電箱 | 1 | 套 | |
5 | 視覺車底掃描系統V1.0 | 1 | 套 |
